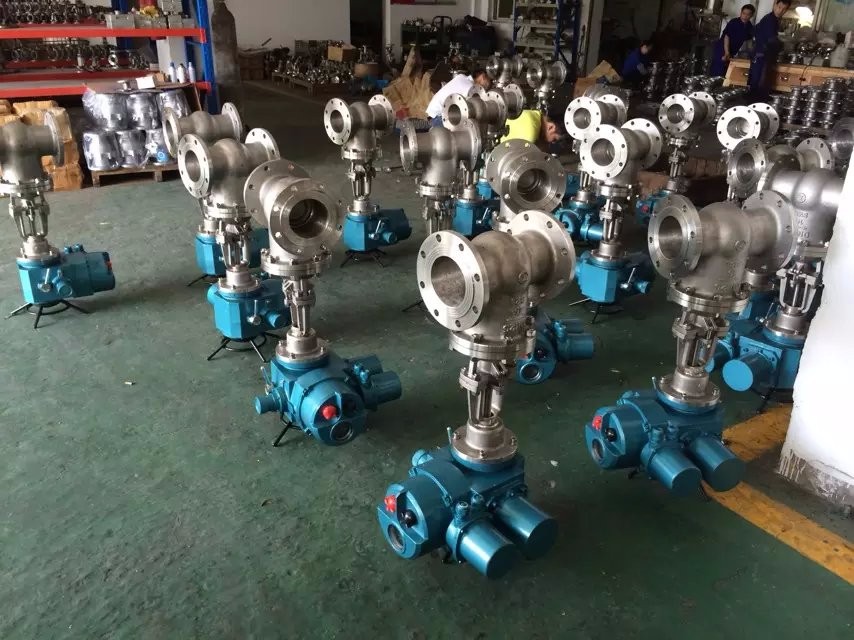

DN150 Z941H-40 電動閘閥安裝需‌水平敷設、法蘭對齊預緊、通電前手動置中‌；調試核心為‌相序校驗→限位校準→信號匹配→循環測試‌；故障排除遵循‌電 - 機 - 密‌三級診斷邏輯 。‌‌

一、安裝調試規范

1. ‌安裝前準備‌：核對型號 Z941H-40（PN4.0MPa）、DN150 法蘭尺寸（D=280mm, D1=240mm, 螺栓 8-Φ23），檢查密封面無損傷，管道支撐穩固避免應力傳遞；介質流向雖雙向密封，建議按閥體箭頭方向安裝 。
2. ‌機械安裝要點‌：
   • 優先‌水平安裝‌，若垂直安裝須確保手輪/執行器朝上，嚴禁倒裝；
   • 法蘭連接采用對角交叉預緊法，分三次擰緊至規定扭矩，保證墊片居中無偏斜；
   • 大口徑（DN150）高壓工況建議加裝‌旁通閥‌平衡壓差，降低啟閉力矩 。
3. ‌關鍵調試步驟‌：
   • ‌斷電狀態‌下手動操作手輪將閘板移至‌全行程 1/2 處‌，防止相序錯誤損壞齒輪箱；
   • 接通電源試轉電機，確認旋轉方向與執行器指示一致（反向立即斷電調整相序）；
   • 設定限位：先調‌關限位‌（零位），再調‌開限位‌（滿位），機械限位略早于電氣限位觸發；
   • 校準反饋：調節電位器使 4mA 對應全關、20mA 對應全開（調節型），開關型驗證觸點通斷準確；
   • 執行‌3 次全開 - 全關循環‌，觀察運行平穩度、噪音及最終密封性（無內漏外漏）。‌‌

二、常見故障排除策略

• ‌無法啟閉或卡滯‌：檢查電源電壓及相序；若機械卡死，嘗試反向點動解鎖（3 秒內）；排查管道應力、異物堵塞或閘板變形，需解體清洗或更換密封件 。
• ‌異響或振動大‌：多為齒輪磨損、軸承損壞或介質汽蝕；檢查潤滑情況，緊固連接件，核實流速是否超標 。
• ‌位置反饋不準‌：重新校準電位器零點與跨度；檢查信號線屏蔽接地，排除干擾導致 4-20mA 漂移 。
• ‌密封泄漏‌：內漏因密封面磨損/劃傷或雜質墊底，需研磨或更換硬密封組件；外漏檢查填料壓蓋松緊度或法蘭墊片完整性 。
• ‌電機過熱/跳閘‌：測量負載電流，確認是否超扭矩（如閥桿銹死）；檢查熱繼電器設定值及散熱條件 。‌‌

三、維護與安全提示

• 定期潤滑傳動機構（每半年或按工況），檢查填料函泄漏情況；
• 長期停用應切斷電源，手動關至微開狀態防銹死，避免長期全關受壓；

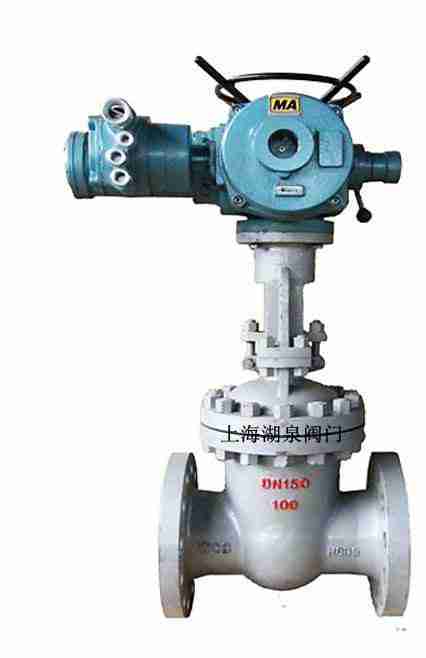

• 涉及防爆區域（如 MZ941H 系列）嚴禁帶電開蓋，需符合煤安/防爆證要求 。‌‌
