閘閥Z41H-1.6Mpa DN150的技術參數及安裝尺寸圖

[ 2024-10-12 ]

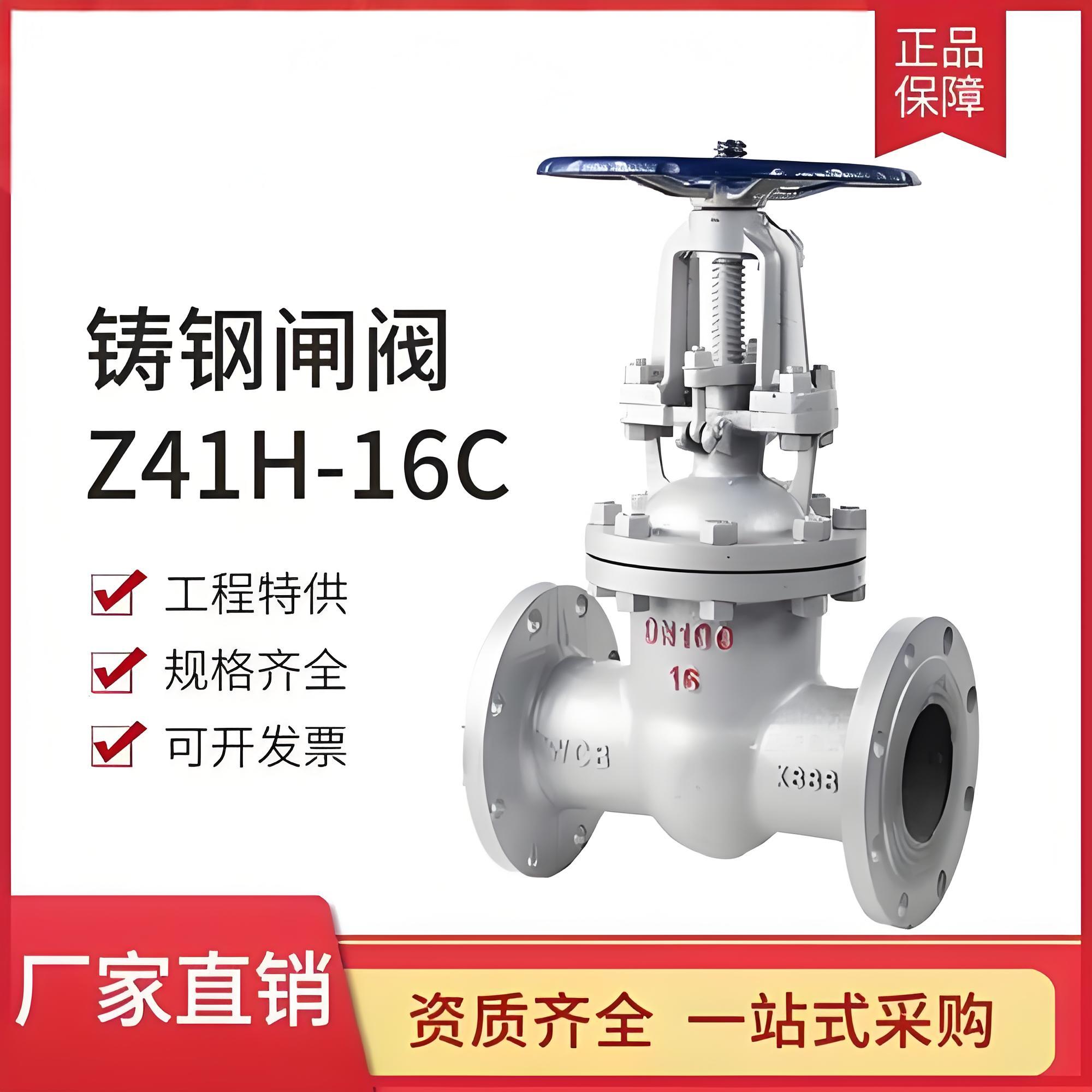

‌閘閥z41h-1.6mpa dn150代表的意思是：這是一種法蘭閘閥，其公稱壓力為1.6MPa，口徑為DN150。‌ 具體來說，閘閥z41h-1.6mpa dn150的各個部分含義如下： ‌Z‌：代表閘閥。 ‌41‌：表示這種閘閥的結構形式為直通結構。 ‌H‌：表示閥座密封面材料為合金。 ‌1.6MPa‌：表示這種閘閥的公稱壓力為1.6MPa。 ‌DN150‌：表示這種閘閥的口徑為150毫米。此外，閘閥具有以下特點和用途： ‌流體阻力小‌：閘閥的密封面受介質的沖刷和侵蝕較小。 ‌開閉較省力‌：?jiǎn)㈤]所需力矩較小。 ‌適用范圍廣‌：可以用在介質向兩方向流動的環網管路上，且形體簡單，結構長度短，制造工藝性好。 ‌應用場景‌：適用于公稱壓力PN1.6~16.0MPa，工作溫度≤-29℃~550℃的石油、化工、水力、火力電站等各種系統的管路上，切斷或接通管路介質‌。

閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構形式不同。根據密封元件的結構，常常把閘并分成幾種不同的類型，而最常見的形式是平板閘閥和楔式閘閥；根據閥桿的結構，還可分為升降桿（明桿）和旋轉桿（暗桿）閘閥。閘閥屬滑動類閥門。它在管道上主要作為切斷介質用，即分不開或全閉使用。一般不可作為節流用。閘閥可以用于高溫和高壓，并可以用于各種不同的介質，但一般不用于輸送泥漿、粘稠性流體的管道中。閘閥一般用在對閥門的外形尺寸沒有嚴格要求，而且使用條件雙比較苛刻的場合，如高溫高壓的工作介質，要求關閉件要保證長期密封等等。

1)根據閘板的構造主要分為兩大類。

①平行式閘閥－－密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。

②楔式閘閥－－密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。楔式閘閥中又有雙閘板、單閘板及彈性閘板之分。

(1)根據閥桿的構造又分為兩大類。

①明桿閘閥－－閥桿螺母在閥蓋或支加上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。

②暗桿閘閥－－閥桿螺母在閥體內與介質直接接觸，開閉閘板時用旋轉閥桿來實現。

型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
Z41H-16C、25	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z41Y-16C、25	碳素鋼	鉻不銹鋼	堆焊硬質合金	石棉石墨或柔性石墨
Z41W-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	石棉石墨或柔性石墨
Z41Y-16P、25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z41W-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z41Y-16R、25R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金
Z41Y-16I、25I	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金
Z41Y-16V、25V	鉻鉬釩鋼	鉻鉬釩鋼	堆焊硬質合金	柔性石墨
Z41H-40~200	碳鋼	鉻不銹鋼	碳鋼+Cr13或硬質合金	柔性石墨
Z41H-40I~200I	鉻鉬鋼	合金鋼	合金鋼+硬質合金	柔性石墨
Z41H-40P~200P	鉻鎳鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨
Z41H-40R~200R	鉻鎳鉬鈦鋼	不銹鋼	不銹鋼或不銹鋼+硬質合金	柔性石墨

Z41H、Z41Y、Z41W 型 PN16 閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112
