一、 產品概述

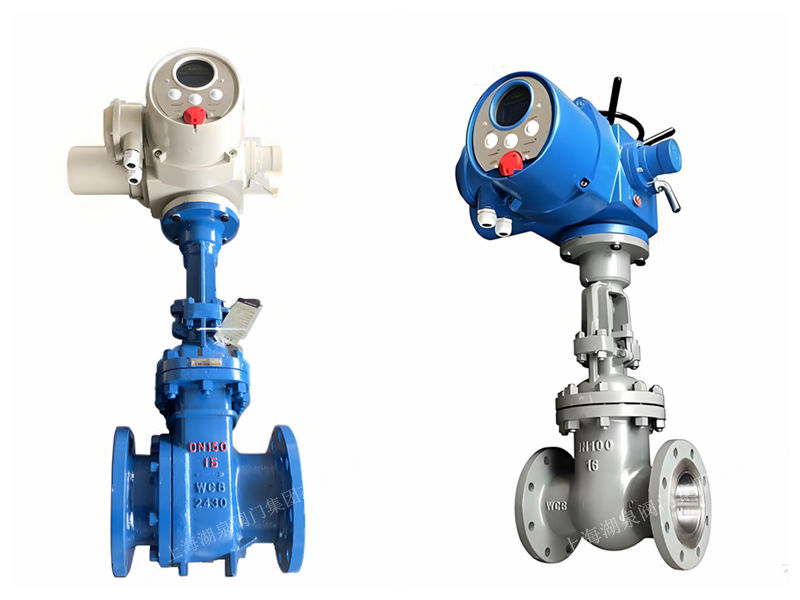

DN50電動鑄鋼閘閥（型號：Z941W-16C）是一款專為工業自動化控制設計的高性能截斷閥門。該閥門采用國標法蘭連接方式，配備多回轉智能調節型電動執行機構，適用于公稱壓力PN1.6MPa（16公斤）、工作溫度范圍寬泛的管路系統。作為流體控制系統中的關鍵組件，它主要用于接通或切斷管道中的介質，具備優異的密封性能和穩定的遠程操控能力，廣泛應用于石油、化工、電力、水利、建筑及環保等領域。

二、 型號含義解析

• ‌Z‌：代表閥門類型為‌閘閥‌。
• ‌9‌：代表驅動裝置為‌電動‌。
• ‌4‌：代表連接形式為‌法蘭式‌。
• ‌1‌：代表結構形式為‌明桿楔式單閘板‌（部分系列也可能指彈性閘板，具體視廠家設計而定，通常Z941-1為明桿楔式）。
• ‌W‌：代表密封面材料為‌閥體直接加工‌（即本體密封），相較于堆焊硬質合金（H），W型更適用于腐蝕性介質或對密封面材質有特殊要求的工況，如酸、堿等。
• ‌16‌：代表公稱壓力為‌1.6 MPa‌（16 kgf/cm²）。
• ‌C‌：代表閥體材質為‌碳鋼‌（Cast Steel，通常為WCB材質）。

三、 主要技術參數

四、 核心結構與特點

1. 智能調節型電動執行機構

• ‌精準控制‌：支持4-20mA模擬量信號輸入/輸出，可實現閥門開度的精確調節與反饋，滿足PLC或DCS系統的自動化控制需求。
• ‌多重保護‌：內置轉矩限制機構、過熱保護及缺相保護，防止電機過載損壞。
• ‌手/自動切換‌：配備手動/電動切換手柄，在斷電或調試狀態下可輕松切換至手動操作，確保系統安全。
• ‌非侵入式設計‌：部分高端型號采用非侵入式調試技術，無需打開電氣箱即可通過遙控器或本地按鈕進行限位和力矩設定，提高維護效率。

2. 閥體與密封結構

• ‌鑄鋼閥體‌：采用優質碳鋼（WCB）精密鑄造，強度高、剛性好，能承受較高的管道應力。
• ‌本體密封（W型）‌：密封面由閥體直接加工而成，無堆焊層脫落風險，特別適用于腐蝕性較強的介質環境，具有良好的耐腐蝕性能。
• ‌低流阻設計‌：全開時通道直通，介質流動方向不改變，流阻系數極小，有效降低能耗。
• ‌雙向密封‌：部分結構設計支持雙向承壓，安裝時無需嚴格區分流向，使用更加靈活。

3. 耐用性與可靠性

• ‌閥桿處理‌：閥桿經過調質及表面氮化處理，硬度高、抗擦傷、耐腐蝕，顯著延長使用壽命。
• ‌填料密封‌：采用柔性石墨或聚四氟乙烯（PTFE）填料，密封可靠且摩擦系數低，操作輕便，有效杜絕外漏。
• ‌防腐蝕設計‌：針對腐蝕性介質，閥體內腔及關鍵部件可進行特殊防腐處理，適應惡劣工況。

五、 適用范圍與應用場景

• ‌石油化工‌：用于原油、成品油、化工原料管道的啟閉控制。
• ‌電力行業‌：適用于火力發電廠的水、蒸汽管路系統。
• ‌水處理與環保‌：用于自來水廠、污水處理廠的清水、污水管道控制。
• ‌制藥與食品‌：配合衛生級要求或特定耐腐蝕需求，用于藥液、食品原料輸送管道。
• ‌其他工業領域‌：冶金、造紙、輕紡等行業的流體控制系統。

六、 安裝與維護建議

• ‌安裝前檢查‌：確認閥門型號、規格與設計圖紙一致；清除管道內雜物，避免損傷密封面。
• ‌初始調試‌：首次通電前，務必手動將閥門置于中間位置（約50%開度），以防電機相序接反導致閥門過度關閉或開啟而損壞執行機構或閥體。
• ‌定期維護‌：定期檢查電動執行機構的接線端子是否松動，填料函是否有泄漏跡象，并及時補充或更換填料。
• ‌長期停用‌：若閥門長期閑置，應存放在干燥通風處，兩端封堵，并在加工面上涂抹防銹油。重新啟用前需進行全面檢查和潤滑。
• ‌環境防護‌：在戶外或潮濕環境中使用時，建議為電動執行機構加裝防護罩，防止雨水、灰塵侵入影響電氣性能。

七、 選型提示

• ‌介質特性‌：確認介質是否具有強腐蝕性，W型（本體密封）適合腐蝕性介質，但若介質含有固體顆粒或高溫高壓，建議考慮H型（堆焊硬質合金）或其他耐磨耐蝕材質。
• ‌控制要求‌：明確是需要簡單的開關控制（ON-OFF）還是比例調節（Modulating）。本款為“智能調節型”，支持連續調節，若僅需開關功能，可選擇成本更低的開關型執行器。
• ‌防爆要求‌：若應用于易燃易爆場所（如加油站、化工廠爆炸危險區），需選用防爆型電動執行器（Ex d IIB T4等）。
