產品名稱：電動暗桿楔式閘閥z945t-2.5[ 2021-08-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多請點擊：閘閥

一、電動暗桿楔式閘閥z945t-2.5 產品介紹

上海湖泉閥門有限公司電動暗桿楔式閘閥z945t-2.5是由多回轉電動執行器與楔式閘閥組成，主要用來接通或截斷管路中的介質，適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。楔式電動閘閥廣泛應用于水利、建筑、消防、電力、環保、石油、化工、醫藥等各個領域。操作方式有：手動、齒輪傳動、電動、氣動等。DN50～600mm應用規范設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料：碳鋼不銹鋼。

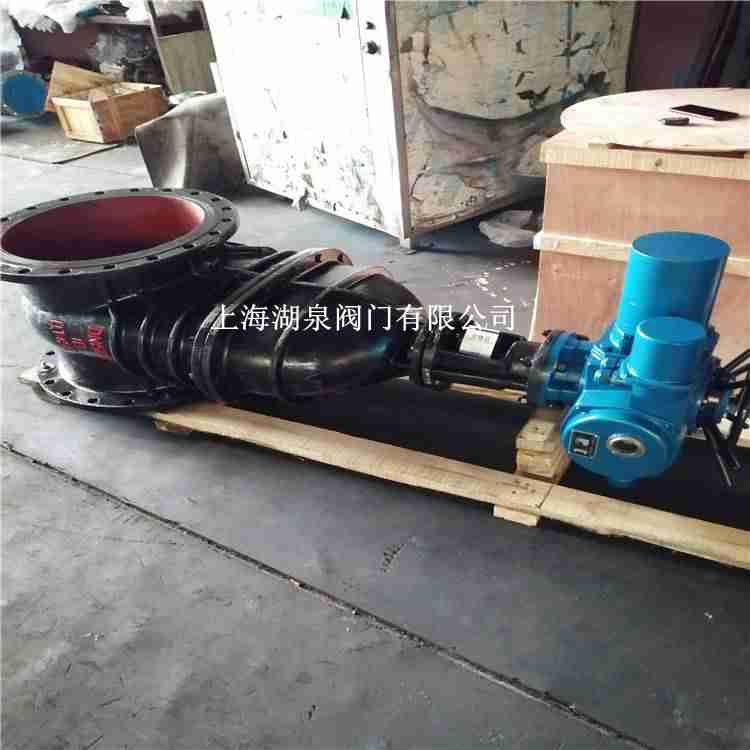

電動暗桿楔式閘閥z945t-2.5

二、電動暗桿楔式閘閥z945t-2.5 主要零件材料

零件名稱	材　料
零件名稱	Z945T-10	Z945W-10
閥體、閥蓋	灰鑄鐵	灰鑄鐵
閘　板	灰鑄鐵＋黃銅	灰鑄鐵
閥　桿	碳鋼(銅)	碳鋼(銅)
閥桿螺母	青銅（球鐵）	青銅（球鐵）

三、電動暗桿楔式閘閥z945t-2.5性能規范

型號	公稱壓力（MPa）	試驗壓力		適用溫度（℃）	適用介質
		強度（水）（MPa）	密封（水）（MPa）
Z945T-10	1.0	1.5	1.1	≤100	蒸氣、水、
Z945W-10				≤100	油品

四、電動暗桿楔式閘閥z945t-2.5主要尺寸

型號	公稱通徑 DN(mm)	尺寸										重量（KG）
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-фd	H	H1	L1	L2	重量（KG）
Z945T/W -10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340

訂貨時請注明：
一、、產品型號、公稱通徑DN，壓力、介質工作溫度范圍　、閥體、閥塞套筒材質　、是否帶附件，說明型號、是否有其它特殊要求
二、若已經由設計單位選定我公司的電動暗桿楔式閘閥型號，請您根據參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們可以為您提供專業的解決方案，如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
